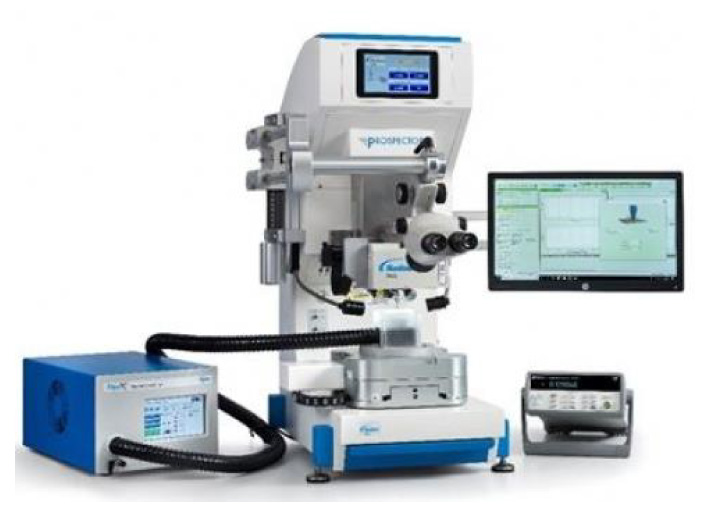

Nordson DAGE 社製ボンドテスター

英国で開発・製造されるNordson DAGE社のボンドテスターは世界で8000台以上を販売するなど、
半導体・SMT市場での強度試験を汎用化させたグローバルスタンダードモデルです。
卓越したデータの精度および再現性で、接合強度試験の業界標準となっています。

第2世代Nordson DAGE 4000Plusは市場でも最先端のボンドテスターです。
ロードセルの交換により、本機1台であらゆる接合強度テストに対応可能な
万能タイプのボンドテスターです。

本機の特徴

最大200kgのシェアテスト、最大100kgの
プルテスト、および最大50kgのプッシュテストに対応

アンチバックラッシュシステムによりシェア高さは1umの高精度で測定

3種類のセンサーを内蔵するMFC（マルチファンクションカートリッジ）に対応

制御ソフト「Paragon™」
直感的なインターフェイスに加え、レポート機能など多種解析機能を搭載

またカメラオプションを使用する事により 破壊モードの写真や測定動画も
測定データに関連付けし保存できます

多様なカメラオプション。
カメラアシスト式のオートテスト機能もオプションにてご用意しております

マテリアルテストに最適な「Paragon™ Materials」も併用可能です

拡張機能を省いたローコストモデル4000OPTIMA

MFC（マルチファンクションカートリッジ）

回転ヘッドに3種類のセンサ（ロードセル）を搭載可能
プル、シェア、ダイシェア、ツィーザーなど、様々な組み合わせが可能

シェアツールやプルフックは、センサーに取り付けたまま回転可能

エアーベアリングテクノロジー（特許取得）

専用アプリケーション「Paragon™ Materials」が標準搭載されており、
様々なマテリアルテストに対応しております。

本機の特徴

「Paragon™ Materials」標準搭載
スクラッチ・プッシュ・プル・ピール・クリープ・ベンドなどの様々な
マテリアルテストに対応
高度な 強度、変位のコントロールで破壊・非破壊・サイクルテスト等、
様々な測定モードを搭載
強度に加え、エネルギー・応力・ひずみ・弾性係数等、結果表示可能

最大シェア強度「1000kgf」対応

ボンドテスターでは初めて、低温域での評価も可能となりました。
加熱・冷却ユニットオプション「FlexTC」にて50℃～+155℃で測定可能

外部機器を接続し同期させた測定にも対応可能

高倍率カメラ「イメージキャプチャ」と顕微鏡用カメラ「トリカメラ」を
標準装備。動画や静止画など撮影や保存が可能

業界標準ボンドテスター
ロングセラーの DAGE4000 が新しく生まれ変わりました。
旧4000用ロードセルをそのままお使いいただけます。

シンプルなマニュアル操作によるプル及びシェアのプロダクションボンドテストに最適
ロードセルの追加でワイヤープルテスト、ボールシェア、 ダイシェア、ボールプルやツィーザープルピールにアップグレードすることも可能です。

本機の特徴

最大100kgのシェアテスト、最大10kgのプルテストに対応

ロードセルの交換は、ワンタッチ方式で10秒以内に行えます。

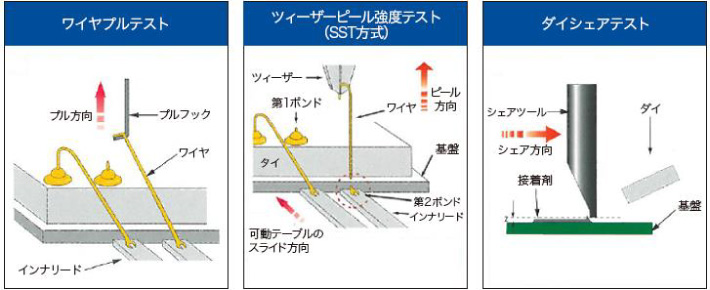

• ワイヤプルテスト Au/Al/Cu/Agワイヤ等（DT/NDT MIL STD 883）
• ボール バンプシェアテスト
• ボールボンドシェアテスト（ASTM F1269）
• ツィザーピールテスト Au/Alワイヤ、配線パターン、QFPリード等
• ダイシェアテスト（MIL STD 883）
• スタットプルテスト（MIL STD 883）
• はんだボールプルテスト BGA、CSP等
• 加熱溶融式ボール ランドプルテスト BGA、CSP等（JEITA EIAJET 7407）
• フリップチッププルテスト（JEDEC JESD22 B109）
• チップ抗折試験
• リード曲げ試験
• 3点/4点曲げ試験

ボンドテスターによるデモ、サンプル測定が可能です。
また受託試験サービスとしてご利用いただけます。
詳細は弊社までお問い合わせ下さい。
